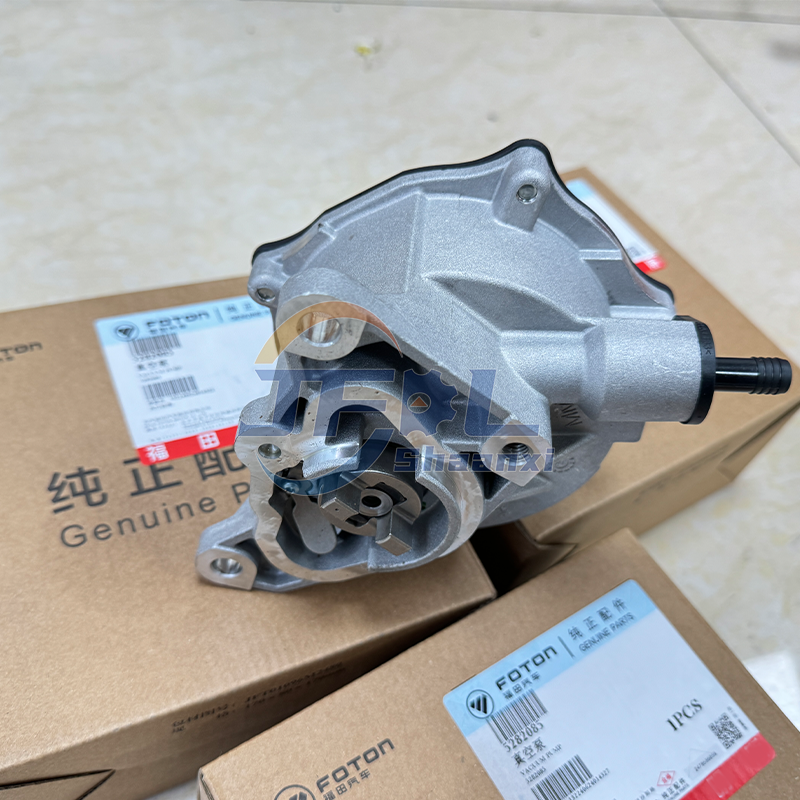

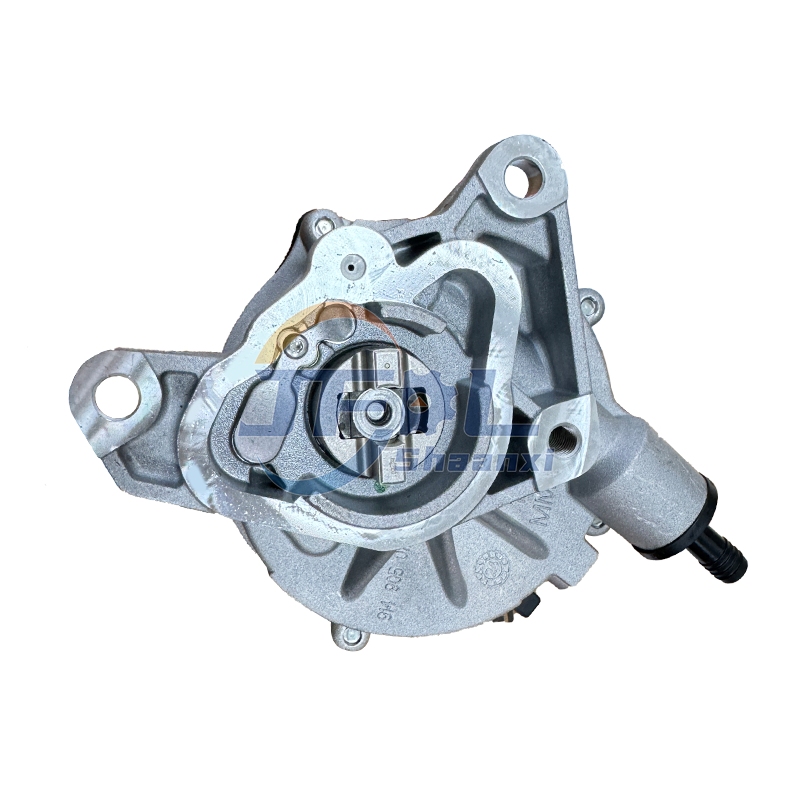

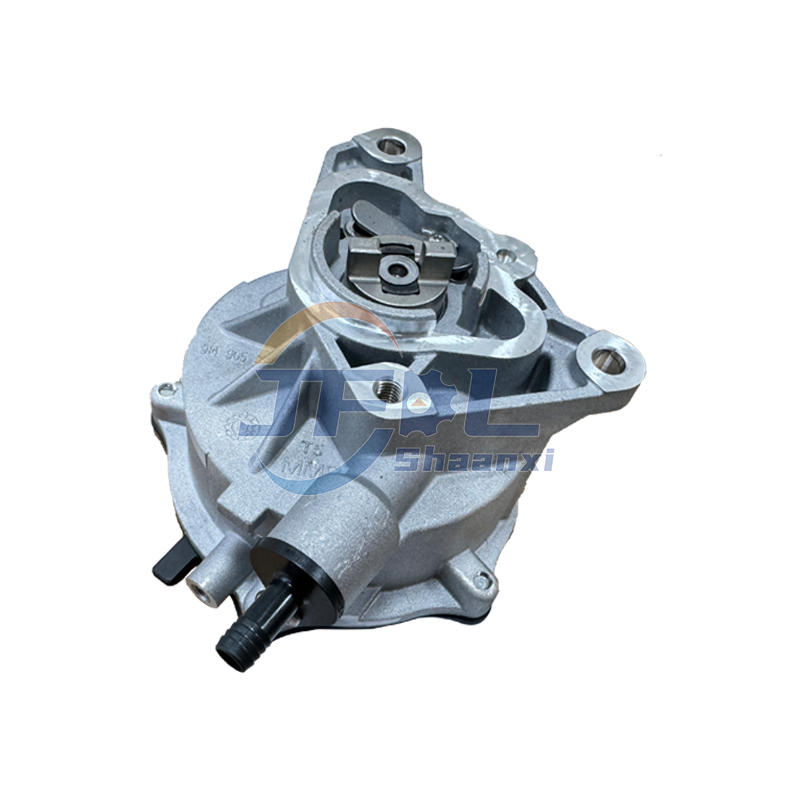

Массовая упаковка 5282085 Вакуумный насос для Foton Auman ETX CTX Aumark тяжелых и легких грузовиков серии ISF 2,8/3,8, детали двигателей
I. Основные атрибуты
| атрибутов |
Спецификация |
| Официальное имя |
Вакуумный насос с приводом от двигателя (тип усилителя тормозов) |
| Функция |
Создает вакуум для усилителя тормозов (первичный), поддерживает работу клапана EGR (вторичный). |
| Приводной механизм |
С приводом от распределительного вала (лопастного типа) – НЕ с ременным приводом. |
| Основные компоненты |
- Корпус насоса (литой алюминиевый сплав ADC12)
- Лопасти (спеченный углеродный композит)
- Встроенный обратный клапан (EPDM)
- Маслоотделитель (мембрана из ПТФЭ)
- Монтажный фланец (резьбовые отверстия M10 x 1,5) |
| Принцип работы |
Вращение распределительного вала двигателя → Движение эксцентрикового ротора → Создание вакуума (60–80 кПа) |
| Критическая особенность |
Встроенный обратный клапан (предотвращает потерю вакуума во время выбега двигателя) |
II. Критические технические параметры
| параметра |
Значение |
на допуск |
Стандарт испытания |
| Макс. выходной вакуум |
80 кПа (23,6 дюйма рт.ст.) |
±5 кПа |
SAE J1270 (тест на холостом ходу) |
| Скорость потока |
120 л/мин |
±15 л/мин |
ИСО 1585, Приложение С. |
| Диапазон рабочих температур |
от -40°С до +135°С |
- |
Спецификация испытаний Cummins EOL |
| Диапазон скоростей привода |
600–4200 об/мин |
- |
Передаточное число распределительных валов двигателя 1:1 |
| Расход масла |
≤ 0,5 мл/ч |
- |
АСТМ Д6751 |
| Срок службы |
300 000 км (186 000 миль) |
В условиях Евро 5 |
Данные о парке Cummins за 2023 г. |
| Крекинг обратного клапана Pres. |
20 кПа (5,9 дюймов рт. ст.) |
±3 кПа |
ИСО 6149-2 |
III. Действительное приложение
Проверенные модели автомобилей
| Производитель |
Действительные модели |
Недействительные модели |
| Фотон |
Ollin V, Ollin Vision V (Евро 5, коды шасси: BJ1049/BJ1069) |
Модели Евро 4 (например, BJ1046) |
| Фольксваген |
Novo Delivery (Евро 5, только коды шасси: W0L/W0M) |
Все модели VW Евро 4/6 |
| Другой |
Пикап Foton Tunland (Евро 5), легкий грузовик Foton Auman (Евро 5) |
Любой автомобиль без системы EGR |
IV. Эксплуатационные характеристики
| Характеристика |
Техническое обоснование |
| Время реакции тормоза |
Достигает вакуума 80 кПа при ≤ 3 оборотах двигателя (критично для аварийной остановки) |
| Поддержка системы рециркуляции отработавших газов |
Поддерживает вакуум 60–70 кПа для срабатывания клапана EGR (предотвращает засорение DPF). |
| Сепарация нефти |
Мембрана из ПТФЭ удерживает 99,5% паров масла (предотвращает деградацию тормозной жидкости). |
| Термическая стабильность |
Алюминиевый корпус рассеивает тепло; работает при температуре охлаждающей жидкости 135°C (против 110°C у 5270422) |
| Режим отказа |
Износ лопастей → Потеря вакуума → Упрочнение педали тормоза (92% отказов на местах – Cummins FR-2022-114) |
