AZ9200810010
Shacman
| Taille : | |
|---|---|
| Disponibilité : | |
| Quantité : | |

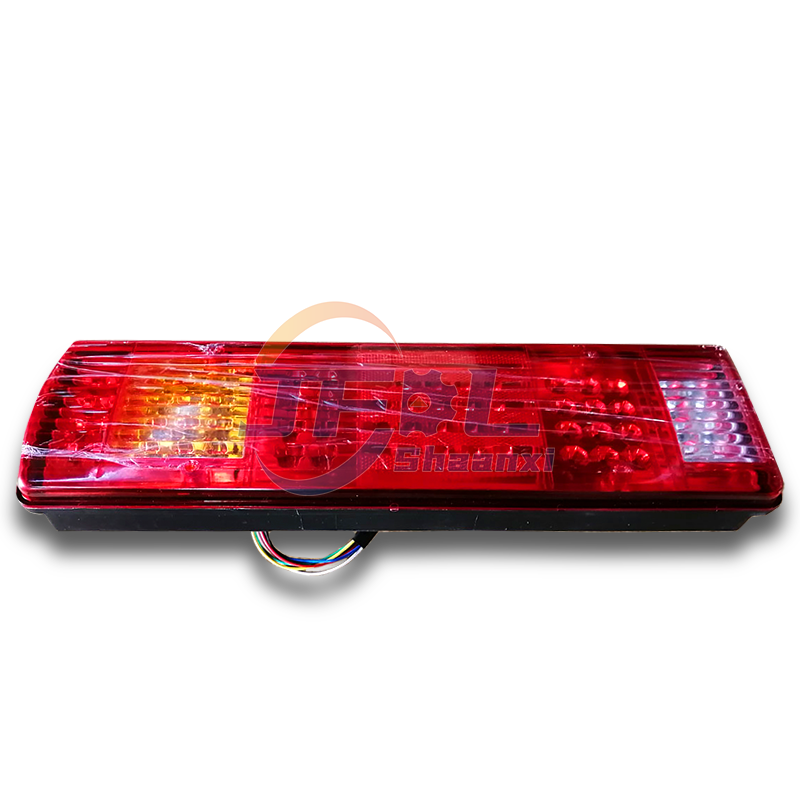

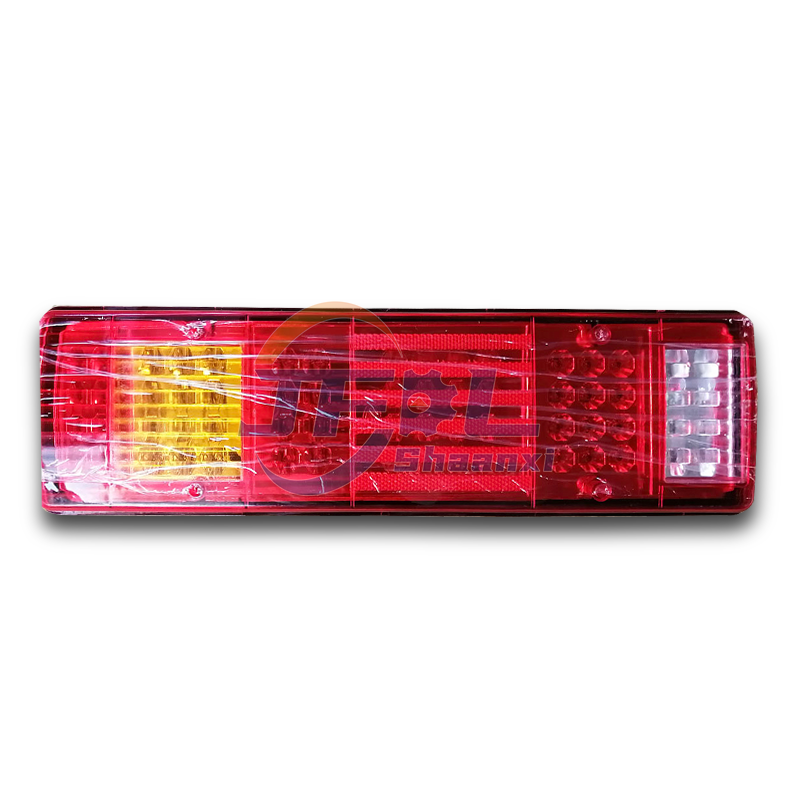

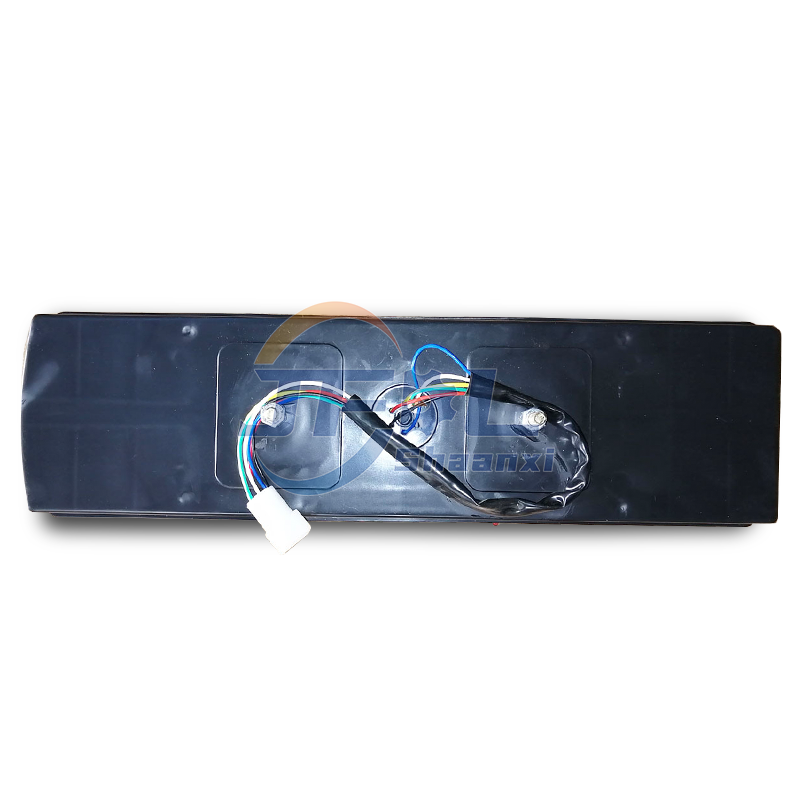

Lampe arrière droite AZ9200810010 de pièces de rechange de camion de Shacman
![]() |
![]() |
![]() |
Nom de la pièce : feu combiné arrière (ensemble de feu arrière).
Numéro de pièce OEM : AZ9200810010 (côté droit/droit)
Position : arrière droit (côté passager sur les camions LHD)
Origine du fabricant : conçu pour les marques chinoises de camions lourds ; couramment utilisé dans les modèles Sinotruk HOWO et Shacman
Fonction principale : unité d'éclairage arrière intégrée pour la sécurité, la signalisation et la conformité
| d'attribut | Spécification |
|---|---|
| Tension | 24 V CC (standard pour les véhicules utilitaires lourds) |
| Fonctions d'éclairage | - Feu stop (stop) - Clignotant (ambre) - Feu de recul (blanc/recul) - Feu arrière/position (rouge) - Feu de position latéral (le cas échéant) |
| Type de source lumineuse | Disponible dans les deux versions : - À base d'ampoule traditionnelle (avec douilles pour ampoules remplaçables) - Version LED (de plus en plus courante ; offre une durée de vie plus longue, une réponse plus rapide, une consommation d'énergie inférieure) |
| Matériau du boîtier | Plastique technique haute résistance (mélange ABS ou polycarbonate), résistant aux UV |
| Matériau de la lentille | Lentille en polycarbonate (PC) ou acrylique – résistante aux chocs et aux intempéries |
| Niveau d'étanchéité | Classé IP67 (étanche à la poussière et protégé contre l'immersion dans l'eau jusqu'à 1 m pendant 30 minutes) |
| Type de montage | Boulonné ou monté sur support avec joint en caoutchouc pour la résistance aux vibrations |
| Type de connecteur | Prise multibroches standard (généralement 5 à 7 broches ; compatible avec les faisceaux de câbles de camion 24 V) |
| Configuration des couleurs | Rouge (arrière/frein), ambre (clignotant), transparent/blanc (marche arrière), rouge/ambre (marqueur latéral). |
| Température de fonctionnement | -40°C à +85°C (adapté aux climats extrêmes) |
| Normes de conformité | ECE R7, R6, R23, R67 (ou équivalent) ; répond aux réglementations internationales en matière d'éclairage des véhicules |
Conçu pour être utilisé dans les camions lourds et les véhicules de transport commercial, en particulier ceux fonctionnant dans des conditions difficiles telles que le fret longue distance, la construction, l'exploitation minière et la logistique.
| la marque . | série compatible avec |
|---|---|
| Sinotruk | HOWO A7, HOWO T5G, HOWO TH7, HOWO N1G, etc. |
| Shacman (Shaanxi Auto) | Séries F2000, F3000, M3000 |
| HOMME | MAN F2000 (grâce au partage de plate-forme et à la collaboration OEM) |
Remarque : cette pièce peut également s'adapter à d'autres modèles basés sur une conception de châssis/plate-forme partagée. Vérifiez toujours la compatibilité en utilisant le VIN ou le numéro de cadre.
Il s’agit de numéros de pièces interchangeables ou associés connus. Confirmez la compatibilité avant le remplacement.
| Numéro de pièce | Description |
|---|---|
| AZ9200810009 | Contrepartie latérale gauche (LH) |
| WG9200810010 | Variante OEM alternative possible (groupe Weichai/Wuzheng) |
| WG9200810009 | Version LH de la série WG |
| WG9719810001 | Peut faire référence à un sous-ensemble de feu arrière similaire |
| WG9719810002 | Version alternative, configuration éventuellement différente |
| Équivalents du marché secondaire | Différentes marques peuvent proposer des unités compatibles étiquetées avec des numéros AZ/WG – vérifiez toujours la qualité et la certification. |
⚠️ Important : la compatibilité croisée varie selon l'année de production et la révision du modèle. Utilisez des bases de données spécifiques au véhicule ou consultez les fournisseurs disposant de données VIN pour une correspondance précise.
Installation professionnelle requise
Doit être installé par des techniciens qualifiés pour garantir la bonne polarité du câblage, la mise à la terre et l'étanchéité.
Une installation incorrecte peut entraîner des courts-circuits, des fusibles grillés ou des signaux défectueux.
Compatibilité du système électrique
Conçu pour les systèmes de masse négatifs 24 V typiques des camions lourds.
Ne pas installer sur des systèmes 12 V sans une conversion appropriée ou risquer une baisse des performances.
Lors de la mise à niveau vers les versions LED, assurez-vous que les relais clignotants sont compatibles (peut nécessiter le remplacement du relais électronique).
Étanchéité et protection contre l'humidité
Inspectez les joints en caoutchouc et les joints du boîtier pendant l’installation.
Appliquez de la graisse diélectrique sur les connecteurs pour éviter la corrosion.
Assurez-vous que les trous de drainage (le cas échéant) ne sont pas obstrués.
Entretien et inspection réguliers
Fissures ou opacification dans la lentille
Ampoule grillée ou panne de LED
Condensation d'eau à l'intérieur du boîtier (indique un joint endommagé)
Supports de montage desserrés
Vérifiez mensuellement :
Testez toutes les fonctions : frein, clignotants, marche arrière, feux de position.
Meilleures pratiques de remplacement
Remplacez-les par paires (gauche et droite) pour conserver une luminosité et une apparence uniformes.
Préférez les pièces de rechange OEM ou certifiées pour garantir fiabilité et conformité.
Durabilité environnementale
Résistant au carburant diesel, à l'huile, au sel de déneigement, à la poussière et aux vibrations.
Convient aux opérations tout-terrain, minières et à kilométrage élevé.
Conformité juridique et sécurité
Des feux non fonctionnels peuvent entraîner des inspections échouées ou des infractions au code de la route.
Tout l'éclairage doit répondre aux normes réglementaires locales (par exemple, les normes GB en Chine, ECE en Europe, FMVSS/DOT en Amérique du Nord en cas d'exportation).
1 × ensemble feu arrière (AZ9200810010 – RH)
Boulons/rondelles de montage (si inclus)
Joint d'étanchéité/botte en caoutchouc
Connecteur de faisceau de câblage (préinstallé)
(Les accessoires peuvent varier selon le fournisseur ou le marché)
Remplacement direct OEM pour les principales marques chinoises de camions lourds
Intégration multifonction fiable dans une unité robuste
Conçu pour durer dans les environnements difficiles
Assure la visibilité, la sécurité et la conformité réglementaire
Largement disponible dans le monde entier via les réseaux de pièces de rechange Sinotruk/Shacman
